機器的基本技術參數：
|
序號 |
項目名稱 |
數值 |
單位 |
序號 |
項目名稱 |
數值 |
單位 |
|
1 |
可剪板厚 |
16 |
mm |
10 |
主
電
機 |
型號 |
Y132M-4 B5 |
|
2 |
可剪板寬 |
4000 |
mm |
功率 |
22 |
KW |
|
3 |
被剪板料強度 |
σb≤450 |
N/mm2 |
轉速 |
1440 |
rpm |
|
4 |
行程次數 |
8-15 |
次/min |
11 |
齒輪泵 |
型號 |
63MCY14-1B |
|
5 |
剪切角 |
0.5-1.5 |
° |
流量 |
63 |
L/min |
|
6 |
喉口深度 |
150 |
mm |
壓力 |
31.5 |
Mpa |
|
7 |
刀片長度 |
4100 |
mm |
12 |
外形尺寸 |
長 |
4500 |
mm |
|
8 |
工作臺離地高度 |
940 |
mm |
寬 |
1800 |
mm |
|
9 |
后擋料范圍 |
20～800 |
mm |
高 |
2500 |
mm |

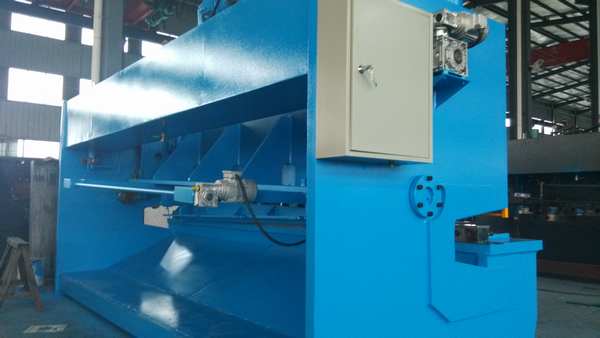

一、整機結構
整機采用全鋼焊接結構，墻板、工作臺、刀架體等焊接部件振動消除應力，具有很好的剛性與穩定性。
二、技術與工藝
1、 本機屬最新一代液壓剪板機。采用先進的液壓集成閥塊。結構緊湊，減少管路連接，提高了系統的可靠性與易維修性。
2、結構件采用噴丸方式除銹，并噴涂防銹漆；
3、機床的機架、上刀架、工作臺等主要件均利用國內名牌的數控大型落地鏜銑床精加工而成，保證了主機的各項幾何精度。
4、 串聯油缸使機床在剪切時，油缸同步，剪切角不會變動。
5、上刀架安裝刀片的安裝面為螺旋面，確保在剪切過程中刀片間隙的均勻性，剪切斷面質量好。子軸支承上刀架上、下擺動動作，偏心機構快速調整刀片間隙，提高剪切精度。
6、 蓄能器回程平穩、迅速，改變了傳統的儲氣筒的結構，杜絕氮氣泄露的情況。
7、 上、下刀片均為矩形，材質9CrSi，硬度好、壽命長。
8、上、下刀片刀口間隙由手柄調節，刻度盤指示數值，調整輕便迅速、正確可靠。
9、設有燈光對線裝置，電動機械式后擋料，并能作手動微調，擋料尺寸及剪切次數均有數字顯示裝置，使用方便。
10、防護柵與電氣構成聯鎖，電氣箱設有電源開關和機械聯鎖裝置，確保操作及維修的安全。
11、 工作臺面設滾動結構，減少板料劃傷，并可減少摩擦阻力。
部分配套件供應商
油缸主要密封圈：日本華爾卡 主控電氣元件：西門子（蘇州）
液 壓 閥：海門新力閥組 油 泵：上海優質油泵
刀 片：上海金山優質刀片
電 機：南通恒力電機
