南通康海機床有限公司位于江蘇名鎮--享有"剪折機床之鄉"之稱的海安李堡。專業制造"康海牌"系列剪板機、折彎機、卷板機、油壓機等鍛壓設備，產品廣泛適用于：輕工、航空、船舶、冶金、儀表、電器、不銹鋼制品、鋼結構建筑及裝潢行業，產品暢銷國 內外市場。在產品管理和生產上我們有一整套的體系，為剪板機價格上提供了自己的優勢，歡迎同行和用戶前來咨詢，
多年來，公司一直致力于剪、折機床的研究及創新，擁有雄厚的技術力量和加工設備，生產設備齊全，制造工藝先進，產品質量穩定，售后服務周到，并在各地區建立了較完善的集售前、售中、售后服務于一體的分公司，竭盡所能滿足國內外客戶的需求。
在充滿希望與機遇的二十一世紀，康海機床與廣大客戶奉獻誠摯、恪守信譽、攜手并進、共同發展！
|

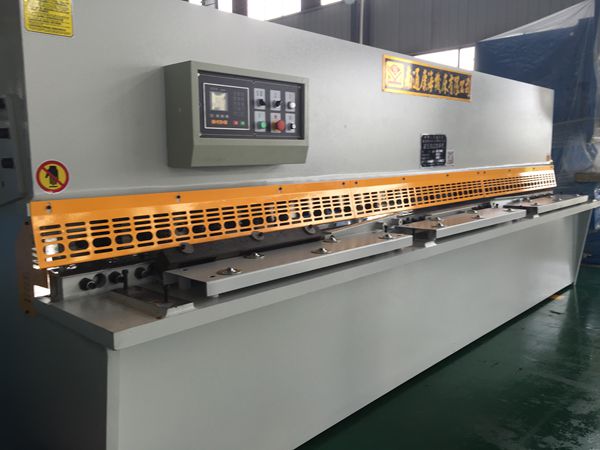

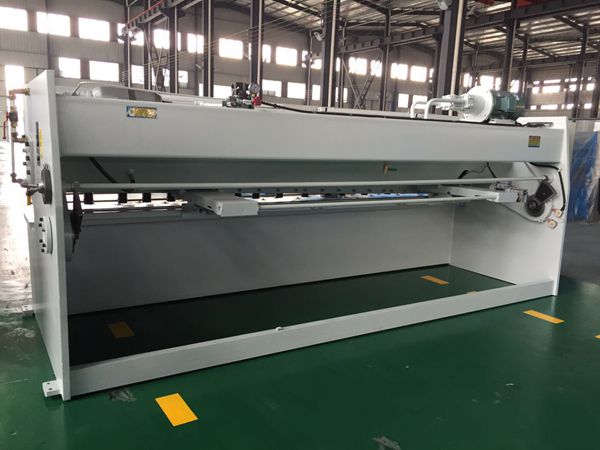

報價產品：液壓擺式剪板機
型號：QC12Y-6×4000 |
機器的基本技術參數
|
序號 |
名 稱 |
數 值 |
單 位 |
備 注 |
|
1 |
可剪板厚 |
6 |
mm |
|
|
2 |
可剪板寬 |
4000 |
mm |
|
|
3 |
被剪板料強度 |
500 |
N/mm2 |
|
|
4 |
剪切角 |
1°30′ |
mm |
|
|
5 |
行程次數 |
15 |
次 |
|
|
6 |
立柱間距離 |
4240 |
mm |
|
|
7 |
工作臺離地高度 |
700 |
mm |
|
|
8 |
主電機 |
型號 |
Y132M-4 B5 |
|
|
功率 |
7.5 |
KW |
|
|
轉速 |
1450 |
rpm |
|
|
9 |
軸向柱塞泵 |
型號 |
25MCY14-1B |
|
|
流量 |
25 |
L/min |
|
|
壓力 |
31.5 |
Mpa |
|
|
10 |
外形尺寸 |
長 |
4600 |
mm |
|
|
寬 |
1700 |
mm |
|
|
高 |
1880 |
mm |
|
|
11 |
機器重量 |
7000 |
kg |
|
結構特點:
一、整機結構
整機采用全鋼焊接結構，墻板、工作臺、刀架體等焊接部件振動消除應力，具有很好的剛性與穩定性。
二、技術與工藝
1、 本機屬新一代液壓剪板機。采用液壓集成閥塊。結構緊湊，減少管路連接，提高了系統的可靠性與易維修性。
2、 串聯油缸使機床在剪切時，油缸同步，剪切角不會變動。
3、上刀架安裝刀片的安裝面為螺旋面，確保在剪切過程中刀片間隙的均勻性，剪切斷面質量好。子軸支承上刀架上、下擺動動作，偏心機構快速調整刀片間隙，提高剪切精度。
4、 蓄能器回程平穩、迅速。
5、 上刀片菱形，下刀片矩形，材質9CrSi，硬度好、壽命長。
6、上、下刀片刀口間隙由手柄調節，刻度盤指示數值，調整輕便迅速、正確可靠。
7、刀架行程可無級調節，壓料力能隨剪切板厚自動調整。
8、設有燈光對線裝置，電動機械式后擋料，并能作手動微調，擋料尺寸及剪切次數均有數字顯示裝置，使用方便。
9、防護柵與電氣構成聯鎖，電氣箱設有電源開關和機械聯鎖裝置，確保操作及維修的安全。
10、 工作臺面設滾動結構，減少板料劃傷，并可減少摩擦阻力。
11、 油缸：45號鋼調質處理，內孔精鏜、擠壓。
12、 活塞桿：45號鋼調質處理，外圓鍍硬鉻精磨。
