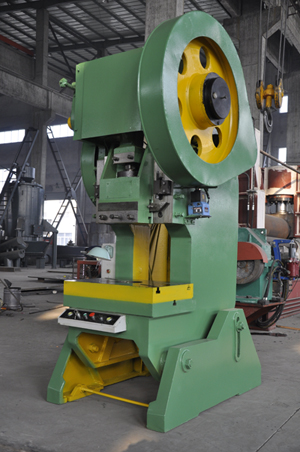

J21－63TS壓力機
|
|

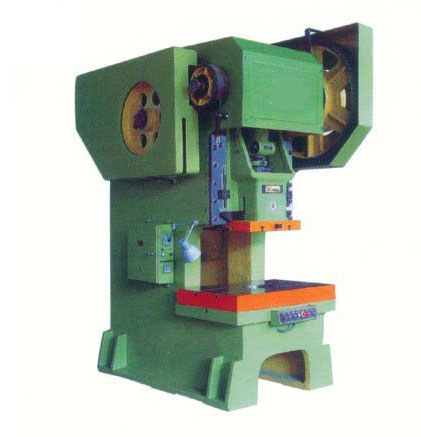

JB23-10T沖床 |
|
|
|
|
主要技術參數 |
|
序號 |
名 稱 |
單 位 |
規 格 |
備 注 |
|
1 |
公稱壓力 |
噸 |
10 |
|
|
2 |
滑塊行程 |
毫米 |
60 |
|
|
3 |
滑塊行程次數 |
次/分 |
150 |
|
|
4 |
封閉高度 |
毫米 |
140 |
|
|
5 |
滑塊調節量 |
毫米 |
30, <, /o:p> |
|
|
6 |
工作臺尺寸 （前后x左右） |
毫米 |
370x230 |
|
|
7 |
工作臺下料孔尺寸（ 直徑x高度） |
毫米 |
90-95 |
|
|
8 |
模柄孔尺寸 （ 直徑x深度） |
毫米 |
30x60 |
|
|
9 |
工作臺至導軌距離 |
毫米 |
140 |
|
|
10 |
工作臺厚度 |
毫米 |
35 |
|
|
11 |
機身傾斜角度 |
度 |
30 |
|
|
12 |
電機型號及功率 |
型號/千瓦 |
Y100L-4/1.1 |
|
|
13 |
外形尺寸 |
長 |
毫米 |
650 |
|
|
寬 |
毫米 |
550 |
|
|
高 |
毫米 |
1400 |
|
|
14 |
凈重 |
公斤 |
約450 |
|
|
|
|
|
|
|
|
|
|
性能與特點：
J21系列壓力機是普通型開式固定臺曲柄壓力機、其特點是左右開式機身（即C型機身），工作臺在三個方向敞開，裝、卸模具和操作都比較方便。為機械化、自動化提供了良好的條件，因而被廣泛采用，它是板料沖壓生產的主要設備，可用于沖孔、落料、切邊、彎曲、淺拉伸和成行等工序，廣泛應用于國防、航空、汽車、拖拉機、電機、電器、儀表、醫療器械、日用五金等行業中。其中JC21-160裝配有氣動摩擦離合器滑塊可急停在任意位置。
J21-63A J21-80A JD21-63A JD21-80A JD21-100A JD21-125A均配有緊急制動裝置，可以使滑塊急停在0度-135度范圍內，并可配置光電保護莊子。同時型號中帶字母”D“的機床采用雙鍵結構，能有效的克服沖壓反彈現象
JB23-40T開式可傾壓力機技術參數
| |
| | |
| |
