本機床結構形式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過機械傳動；兩下輥?zhàn)餍D(zhuǎn)運動，通過減速機的輸出齒輪與下輥齒輪噘合，為卷制板材提供扭矩。本機結構緊湊，操作，維修方便。

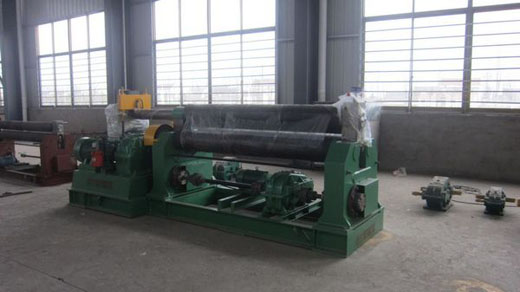

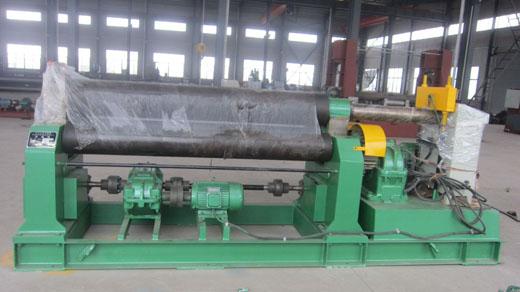

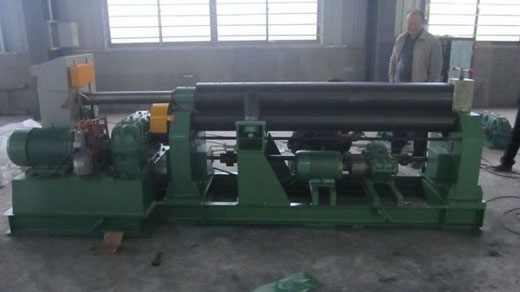

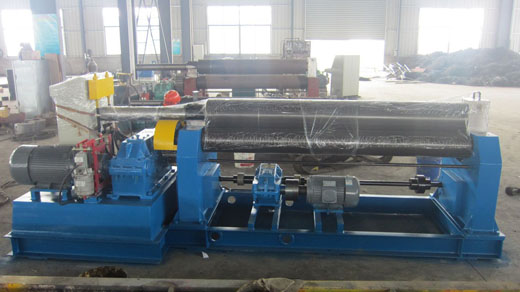

產品型號：W11-20×2000機械對稱式卷板機
一、機器的用途與適用范圍
本機為三輥對稱型、上調式卷板設備，主要用于在冷作過程中彎卷金屬板，彎卷成各種不同直徑的圓柱筒，廣泛適用于鍋爐、化工、礦山、建筑、造船等機械行業。
二、主要技術參數
|
序號 |
項目名稱 |
單位 |
W11-20×2000 |
備注 |
|
1 |
卷板厚度 |
mm |
20 |
|
|
2 |
卷板寬度 |
mm |
2000 |
|
|
3 |
上輥直徑 |
mm |
280 |
|
|
4 |
下輥直徑 |
mm |
240 |
|
|
5 |
主電機功率 |
KW |
18.5 |
|
|
6 |
副電機功率 |
KW |
4 |
|
|
7 |
主減速機 |
|
ZSY250 |
|
|
8 |
副減速機 |
|
ZQ350 |
|
|
9 |
下輥中心距 |
mm |
360 |
|
|
10 |
卷圓直徑 |
mm |
700 |
|
|
11 |
屈服極限 |
Mpa |
245 |
|
三、機器的主要結構與工作原理
3-1、本機為上調式對稱型彎板機，通過上輥的下壓和上、下輥的對滾來完成筒形工件的卷制。
3-2、本機是由在焊接的整體底盤上的工作部分和傳動部分這兩大部分組成。工作部分由左、右輥?zhàn)虞S承座、一根上輥、二根下輥(三輥材質均為45#鍛圓，經調質、中頻熱處理)、升降絲桿蝸輪副以及一些輔助零件組成。下輥是主傳動輥，上輥是被動輥，上輥可以沿著高度方向上下調節。傳動部分由主電機、主減速機及其他輔助零件組成。
3-3、下輥的傳動是由主電機通過主減速機實現的，主減速機輸出軸通過一組齒輪傳動到兩下輥，輥?zhàn)有齽?dòng)方向的變換由主電機換向而獲得。
3-4、上輥升降運動的實現，是由輔助電機通過輔助減速機帶動左、右輥?zhàn)虞S承座下面的蝸桿、蝸輪機構運動，使固定在蝸輪上的絲母旋轉，從而使升降絲桿上下移動來完成的。升降傳動裝置為銅蝸輪、銅螺母。
3-5、卸板裝置是用來當圓筒件卷制完成后，為取出工件而設計。在卸料前，上輥先上升到位，在上輥尾端用平衡拉桿拉住上輥，然后將可傾軸承座上銷軸抽出，翻倒可傾軸承座，卷制完成的工件可以從上輥的一端脫出。
四、主要配套廠家
1、復合軸承 嘉善無油自潤滑軸承廠
2、工作輥 南鋼/江陰二鍛/大冶
3、主電動機 西門子貝得電機
4、主電器元件 蘇州電器
5、主減速機 泰隆/泰星
