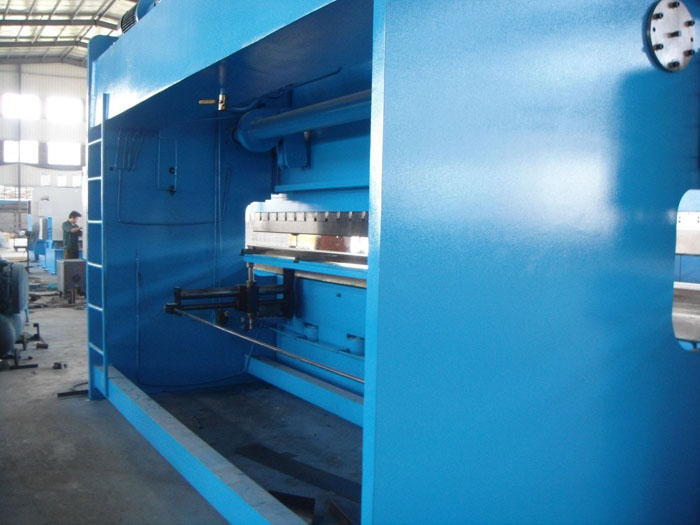

WC67Y-300T/6000液壓板料折彎機
基本技術參數The Main Techinical Data:
|
序號No |
項目名稱Name |
數值Data |
單單位Unit |
|
1 |
公稱力Nominal force |
3000 |
KN |
|
2 |
工作臺長度Length of working tablg |
6000 |
mm |
|
3 |
立柱間距離
The Distance Between crotches |
4800 |
mm |
|
4 |
喉口深度The depth of teroat |
320 |
mm |
|
5 |
滑塊行程Sliber Block Travel |
250 |
mm |
|
6 |
開啟高度Nax.open height |
445 |
mm |
|
7 |
滑塊行程速度
ram speed |
空載Runnlng idler |
70 |
mm/s |
|
工作Running |
7 |
mm/s |
|
回程Back stroke |
35 |
mm/s |
|
8 |
主電機
Motor power |
型號Typc |
Y160L1-6 B5 |
|
|
功率Power |
22 |
KW |
|
轉速Speed |
980 |
rpm |
|
9 |
工作液壓壓力Max working pressure of hydraulic systcm |
63 |
Mpa |
|
10 |
軸向柱塞泵Axial piston pump |
63MCY14-1B |
|
|
11 |
外形尺寸Dimensino
|
長L |
6000 |
mm |
|
寬W |
1640 |
mm |
|
高H |
3140 |
mm |
|
12 |
機器重量（約）Weight |
28000 |
kg |
一、整機結構
機器采用整機焊接結構，機架由左右墻板、工作臺、油箱、撐擋、同步軸及滑塊等組成。
二. 技術與工藝
1、集成式液壓控制系統，結構緊湊，減少了管路連接，提高了系統的可靠性和易維修性。
2、采用扭軸同步，在滑塊兩端裝有2個同步擺臂，,使滑塊動作始終與工作臺保持平行, 工作時抗偏載能力強。油缸下限行程機械檔塊定位，連續工作折彎角度不漂移。上模加裝撓度補償機構，折板精度高。
3、擋料與滑塊行程調整，手動微調，數字顯示。液壓動力單元結構緊湊，安裝方便，采用了油液通道和接頭數量被限制到程度的集成液壓閥塊，滑塊上傳動，速度調節范圍大，工作平穩可靠。
4、上模配有撓度補償機構，調節方便。
三、配置
油缸主要密封圈：日本華爾卡
主要電器元件：西門子或施耐德產品
液壓閥： 上海液壓件二廠或海門液壓件
油泵：上海油泵
油缸：45號鋼鍛造件調質處理，內孔精鏜、擠壓。
活塞桿：45號鋼調質處理，外圓鍍硬鉻精磨。
