機器的基本技術參數：
|
序號 |
項目名稱 |
數值 |
單位 |
序號 |
項目名稱 |
數值 |
單位 |
|
1 |
公稱力 |
100 |
KN |
10 |
主
電
機 |
型號 |
Y160M-4B5 |
|
2 |
工作臺長度 |
3200 |
mm |
功率 |
7.5 |
KW |
|
3 |
立柱間距離 |
2500 |
mm |
轉速 |
970 |
rpm |
|
4 |
喉口深度 |
320 |
mm |
11 |
滑塊行程速度 |
空載 |
60 |
mm/s |
|
5 |
滑塊行程 |
120 |
mm |
工作 |
7 |
mm/s |
|
6 |
開啟高度 |
400 |
mm |
回程 |
52 |
mm/s |
|
7 |
軸向柱塞泵 |
25MCY14-1B |
12 |
外形尺寸 |
長 |
3200 |
mm |
|
8 |
工作壓力 |
25 |
Mpa |
寬 |
1600 |
mm |
|
9 |
后擋料位置 |
600 |
mm |
高 |
2400 |
mm |
|
|
|
|
|
|
|
|
|
|

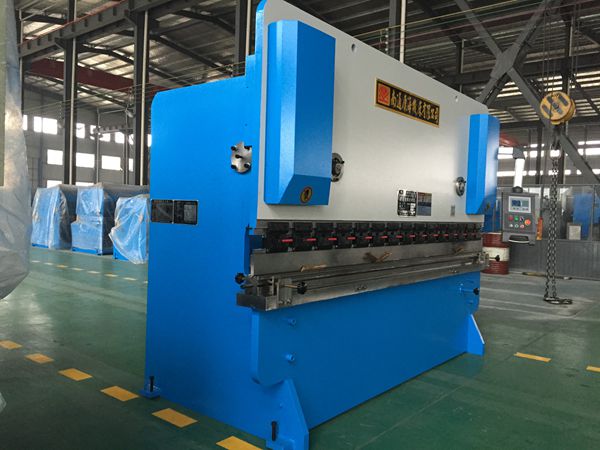

一、整機結構
機器采用整機焊接結構，機架由左右墻板、工作臺、油箱、撐擋、同步軸及滑塊等組成。
二、技術與工藝
|
|
|
|

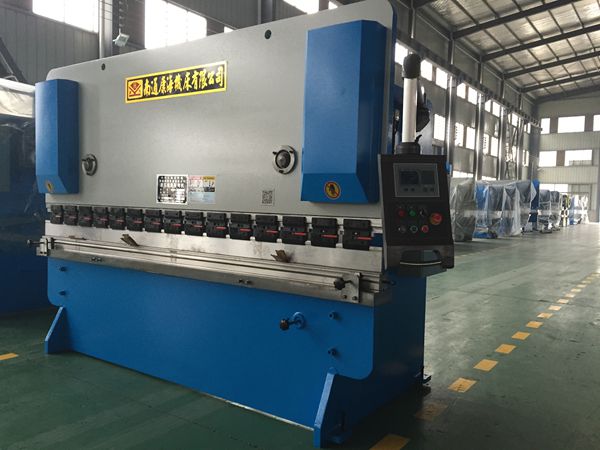

數控折彎機（選配） |
滾珠絲杠直線導軌（選配） |
1、整體鋼板焊接結構，機架厚實，剛性高，減震性強；
2、本機床的機械結構主要由機架、工作臺、滑塊、主油缸和后擋料等部分組成。完善的設計與制造工藝，可以有效的保證機床的制造和使用精度。主要結構件的制造工藝流程（過程檢驗穿插其中）：
板料入庫 理化檢驗 板料預處理（拋丸除繡） 數控火焰切割下料 切削加工各焊接結合面 組焊 氣體保護焊接 振動時效處理 大型落地鏜銑床等機械加工工序 裝配成品；
3、機床的機架、滑塊、工作臺等主要件均利用國內名牌的數控大型落地鏜銑床精加工而成，保證了主機的各項幾何精度。
4、集成式液壓控制系統，結構緊湊，減少了管路連接，提高了系統的可靠性和易維修性。
5、采用扭軸同步，在滑塊兩端裝有2個同步擺臂，,使滑塊動作始終與工作臺保持平行, 工作時抗偏載能力強。油缸下限行程機械檔塊定位，連續工作折彎角度不漂移。上模加裝撓度補償機構，折板精度高。
6、擋料與滑塊行程調整，手動微調，數字顯示。液壓動力單元結構緊湊，安裝方便，采用了油液通道和接頭數量被限制到集成液壓閥塊，滑塊上傳動，速度調節范圍大，工作平穩可靠。
7、上模配有撓度補償機構，調節方便。
8、上動式折彎設計，工作平穩，操作方便、安全；
9、滑塊在下止點有保壓延時功能，確保工作件精度。
10、擋料部分：擋料采用電機傳動，通過鏈輪帶動兩絲杠同步移動，計數器顯示擋料尺寸，可手動微調。
部分配套件供應商
油缸主要密封圈：日本華爾卡 主控電氣元件：西門子（蘇州）
液 壓 閥：海門新力閥組 油 泵：上海優質油泵
模 具：南通久久模具 電 機：南通恒力電機
