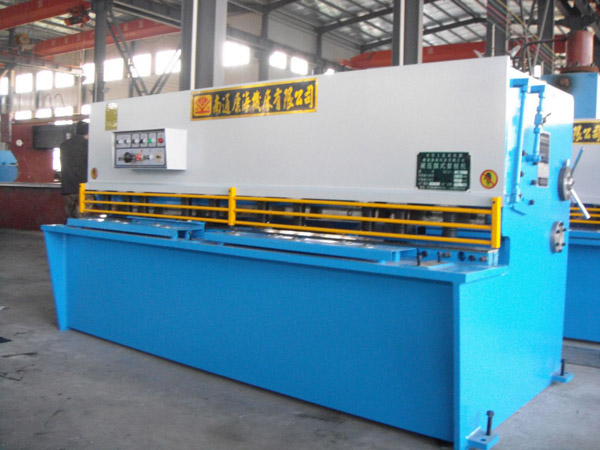

報價產品：液壓擺式剪板機
型號：QC12Y-4×2500 |
機器的基本技術參數
|
序號 |
項 目 名 稱 |
單位 |
|
1 |
可剪板厚 |
4 |
mm |
|
2 |
可剪板寬 |
2500 |
mm |
|
3 |
被剪板料強度 |
σb≤450 |
N/mm2 |
|
4 |
行程次數 |
15 |
次/min |
|
5 |
剪切角 |
1°30′ |
|
|
6 |
喉口深度 |
150 |
mm |
|
7 |
后擋料范圍 |
20～600 |
|
|
8
|
主電機 |
型號 |
Y132M-4 B5 |
|
|
功率 |
4 |
KW |
|
轉速 |
1440 |
rpm |
|
9 |
軸向柱塞泵 |
10MCY14-1B |
|
|
10 |
機器重量（約 |
3000 |
kg |
|
11 |
機器外形尺寸 |
長 |
3130 |
mm |
|
寬 |
1530 |
mm |
|
高 |
1600 |
mm |
結構特點:
一、整機結構
整機采用全鋼焊接結構，墻板、工作臺、刀架體等焊接部件振動消除應力，具有很好的剛性與穩定性，機器整體經過退火處理。
二、技術與工藝
1、 本機屬新一代液壓剪板機。采用液壓集成閥塊。結構緊湊，減少管路連接，提高了系統的可靠性與易維修性。
2、 串聯油缸使機床在剪切時，油缸同步，剪切角不會變動。
3、上刀架安裝刀片的安裝面為螺旋面，確保在剪切過程中刀片間隙的均勻性，剪切斷面質量好。子軸支承上刀架上、下擺動動作，偏心機構快速調整刀片間隙，提高剪切精度。
4、 蓄能器回程平穩、迅速。
5、 上刀片菱形，下刀片矩形，材質9CrSi，硬度好、壽命長。
6、上、下刀片刀口間隙由手柄調節，刻度盤指示數值，調整輕便迅速、正確可靠。
7、刀架行程可無級調節，壓料力能隨剪切板厚自動調整。
8、設有燈光對線裝置，電動機械式后擋料，并能作手動微調，擋料尺寸及剪切次數均有數字顯示裝置，使用方便。
9、防護柵與電氣構成聯鎖，電氣箱設有電源開關和機械聯鎖裝置，確保操作及維修的安全。
10、 工作臺面設滾動結構，減少板料劃傷，并可減少摩擦阻力。
11、 油缸：45號鋼調質處理，內孔精鏜、擠壓。
12、 活塞桿：45號鋼調質處理，外圓鍍硬鉻精磨。
部分配套件供應商
油缸主要密封圈：日本華爾卡
主控電氣元件：西門子（蘇州）
液壓閥：上海液壓件二廠
油泵：上海油泵
刀片：上海刀片
